Hydrus简介
基于Canvas的可视化行为树编辑工具，包含编辑和调试2大模块，
- 编辑模块：提供可视化行为树编辑功能
- 调试模块：提供JS代码加载绑定和运行功能，查看输出日志和Blackboard变量值
编译
npm install -g vue-cli
git clone https://github.com/guobinnew/Hydrus.git
npm install
npm run serve
1
2
3
4
2
3
4
使用说明

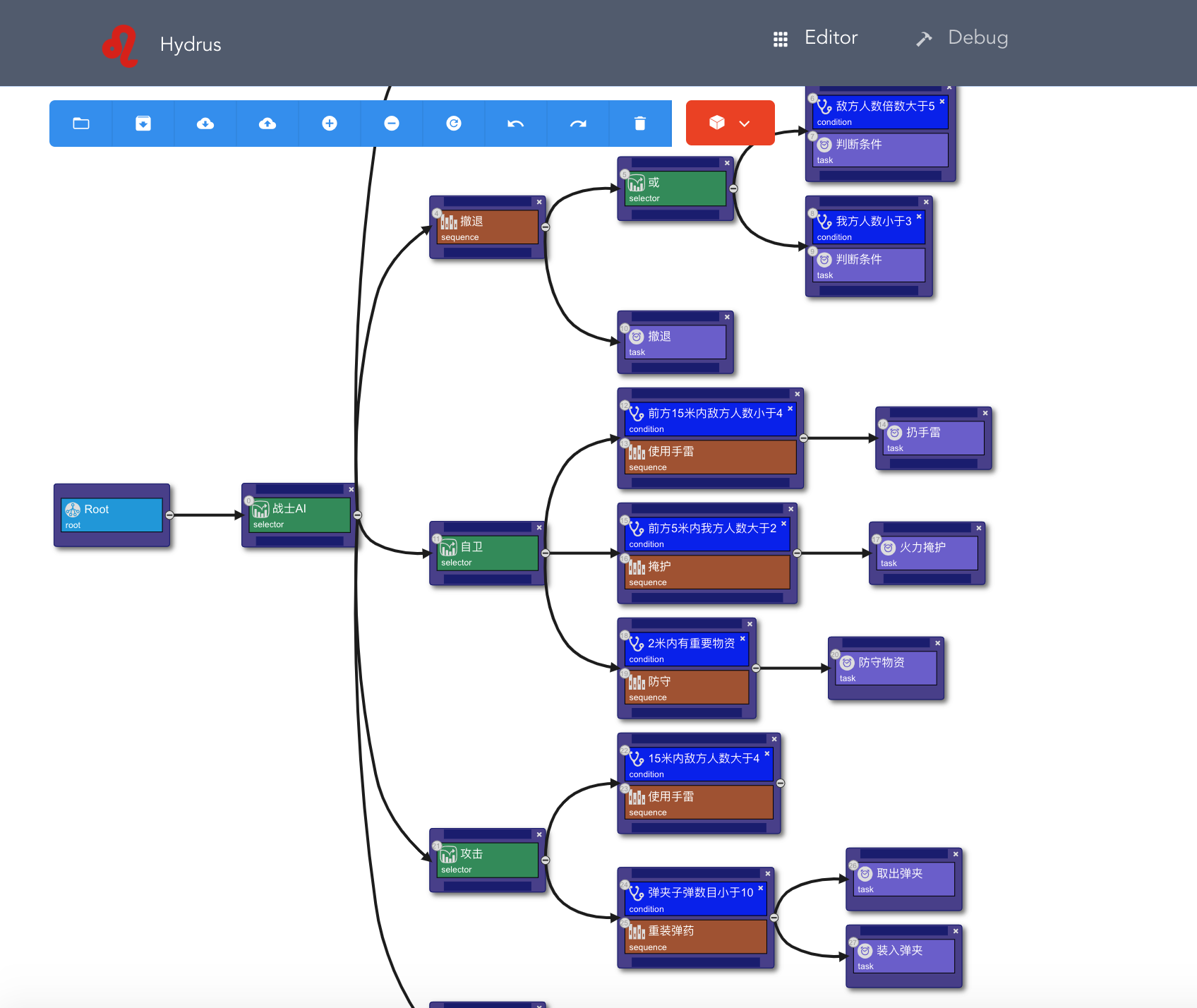

编辑器
菜单条
从左往右依次为：
- 打开本地JSON文件
- 保存为本地JSON文件
- 快速加载（LocalStorage）
- 快速保存（LocalStorage）
- 放大
- 缩小
- 重置
- Undo
- Redo
- 清空
- 添加节点/标签
交互操作
- Root节点不可操作，只能有一个子节点
- 可自由拖动节点
- 可自由在节点间拖放标签
- 可通过Ctrl+C/Ctrl+V拷贝粘贴节点/标签
- 双击节点/标签弹出编辑对话框

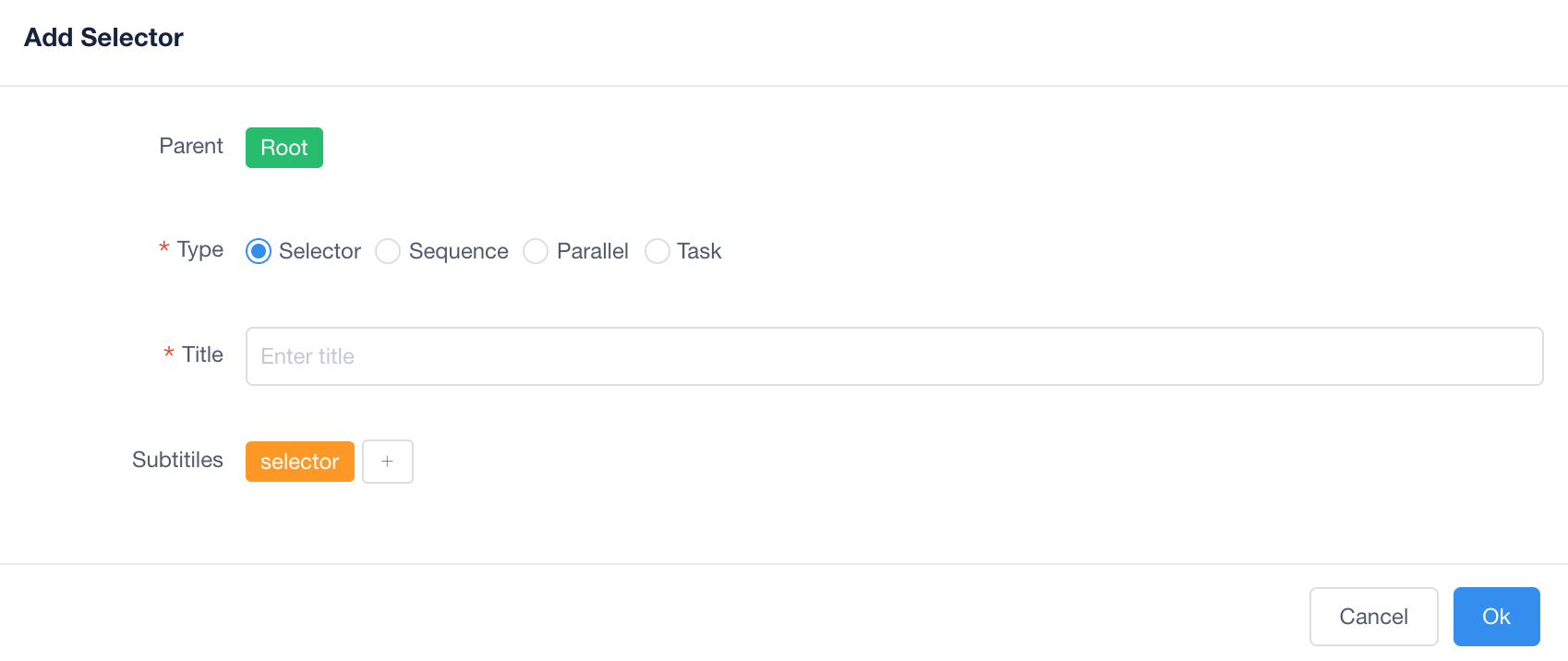

添加节点
可添加4类节点：
- Selector 选择节点
- Sequence 序列节点
- Parallel 并行节点
- Task 任务节点
注意： 向Root 节点添加节点时，如果Root节点

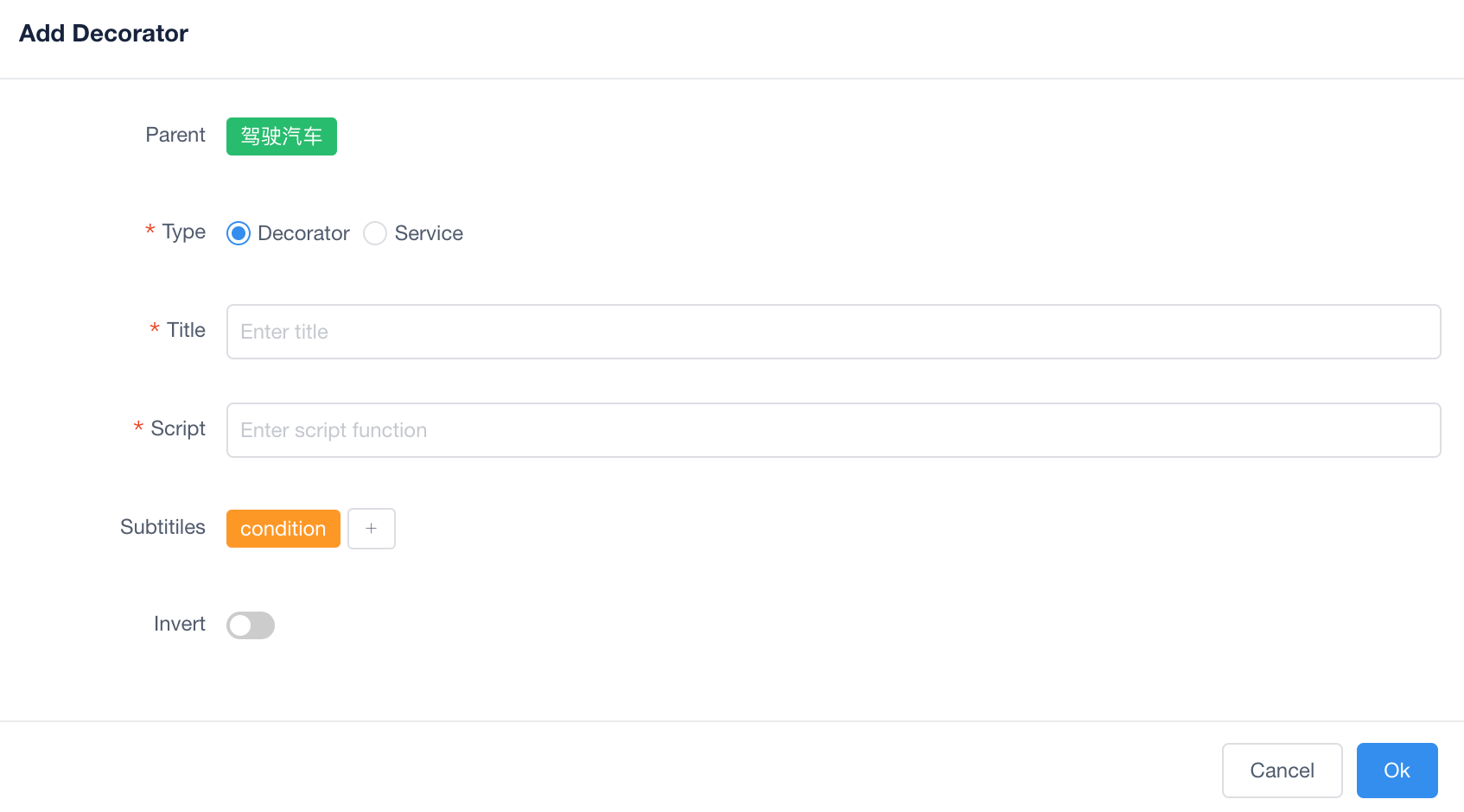

添加标签
2类标签
- Decorator 条件标签
- Service 服务标签

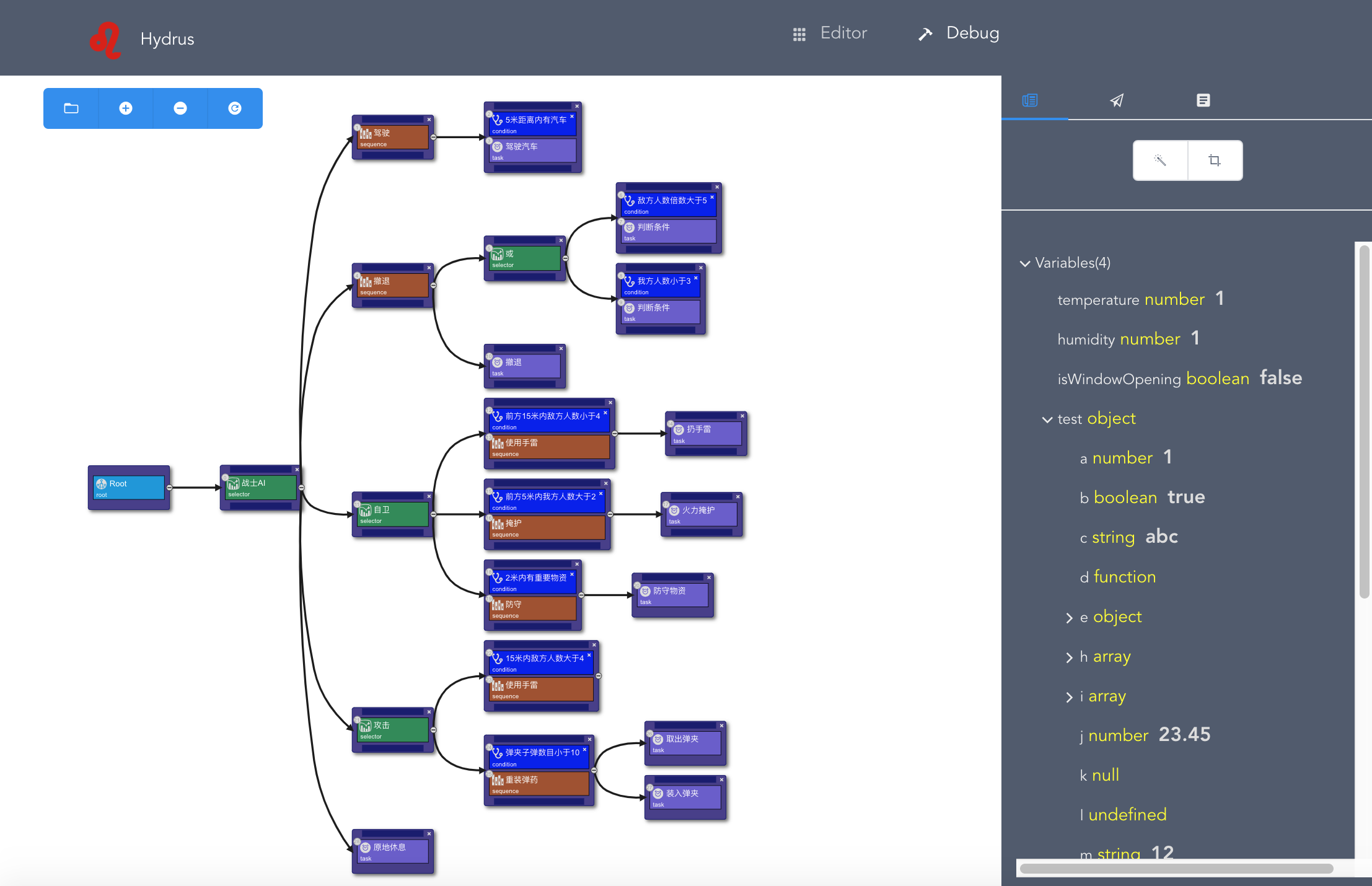

调试器
调试模式下，行为树只能编辑与运行相关的属性
菜单条
从左往右依次为：
- 重新加载
- 放大
- 缩小
- 重置
交互操作
- 双击节点/标签弹出编辑对话框
加载JS代码
主界面右边属性栏分别为：JS代码、运行控制和Blackboard面板
代码绑定设计
行为树中Task节点，Decorator标签和Service标签具有Script属性，用于JS代码绑定（对应JS函数名） 可通过Paramters属性为JS函数指定输入参数

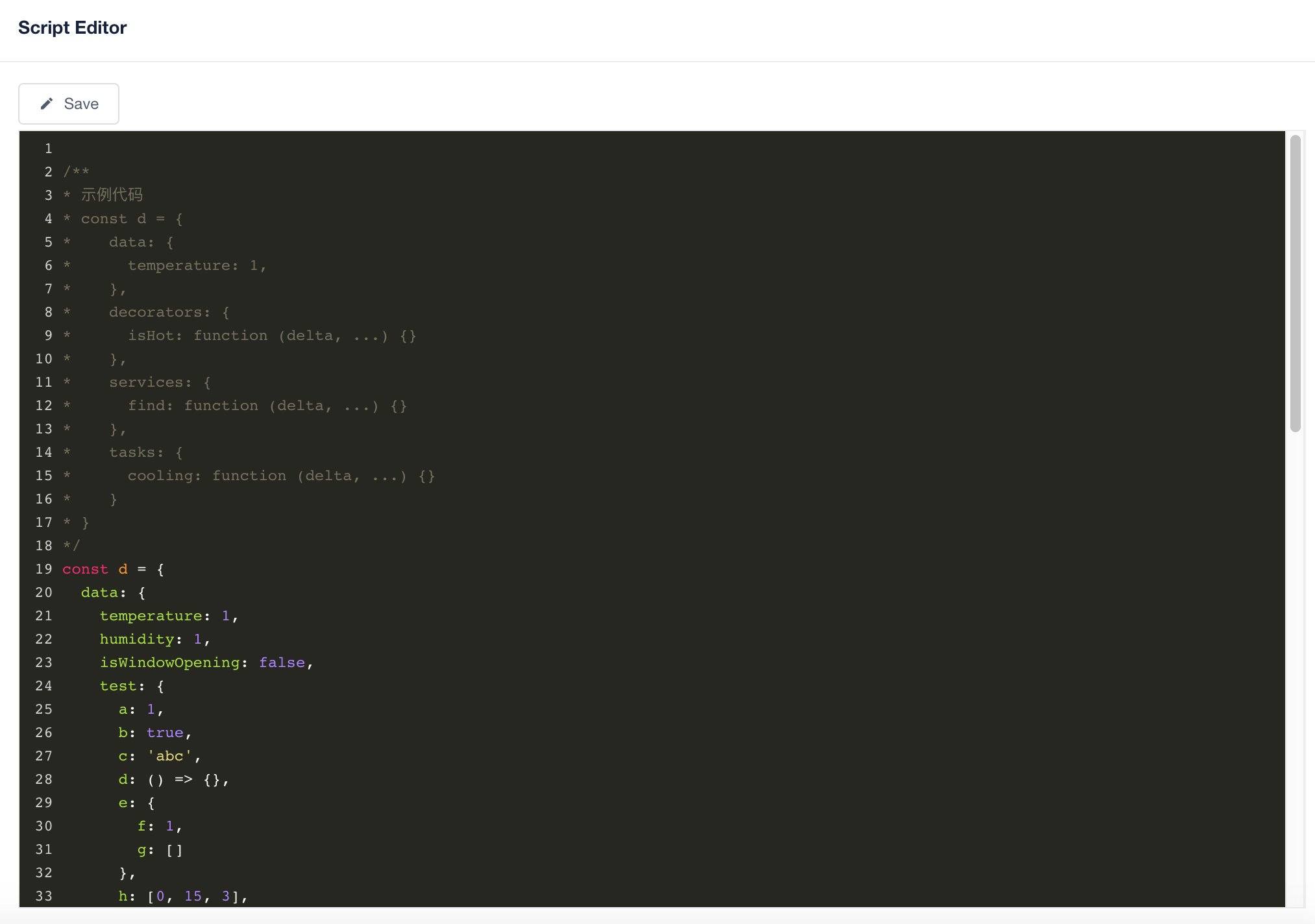

加载JS
打开JS编辑器，编辑JS代码，保存
JS代码格式示例如下
const d = {
data: {
a: 1,
b: true,
c: 'abc',
d: () => {},
e: {
f: 1,
g: []
},
h: [0, 15, 3],
i: [
{ a: 1 },
{ a: 2 },
{ a: 3 }
],
j: 23.45,
k: null,
l: undefined,
m: '' + 12
},
decorators: {
isHot (delta, upbound = 30) {
return this.$data.temperature >= upbound
},
},
services: {
clampTemperature (delta, min, max) {
if (this.$data.temperature > max) {
this.$data.temperature = max
} else if (this.$data.temperature < min) {
this.$data.temperature = min
}
},
},
tasks: {
heating (delta) {
this.$data.temperature += 5
console.log('heating--', this.$data.temperature)
}
}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42

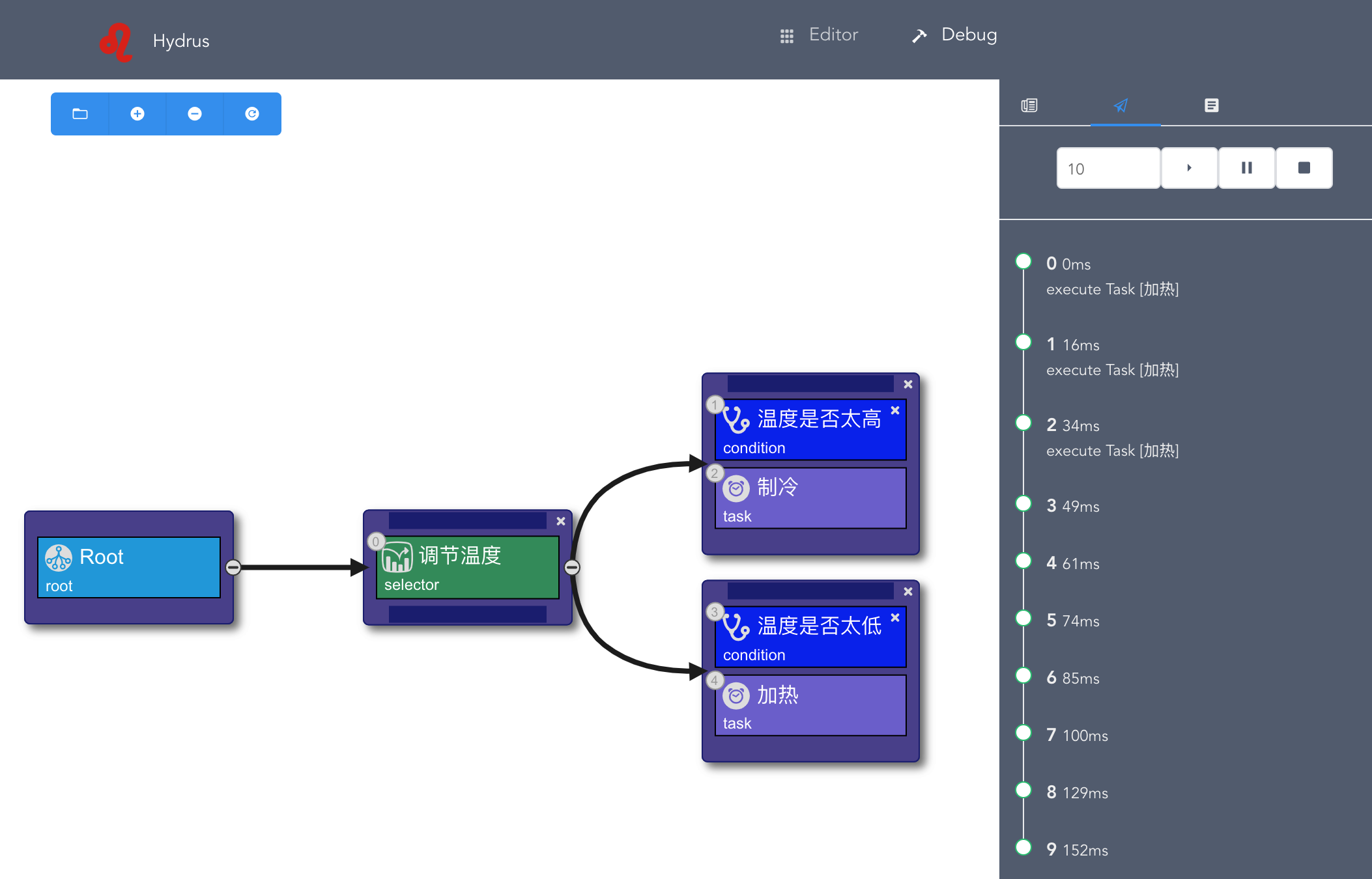

运行控制
每次运行开始前会进行行为树检查，检查行为树中节点的Script属性是否与JS代码相匹配，并给出警告信息；只有通过检查才能运行

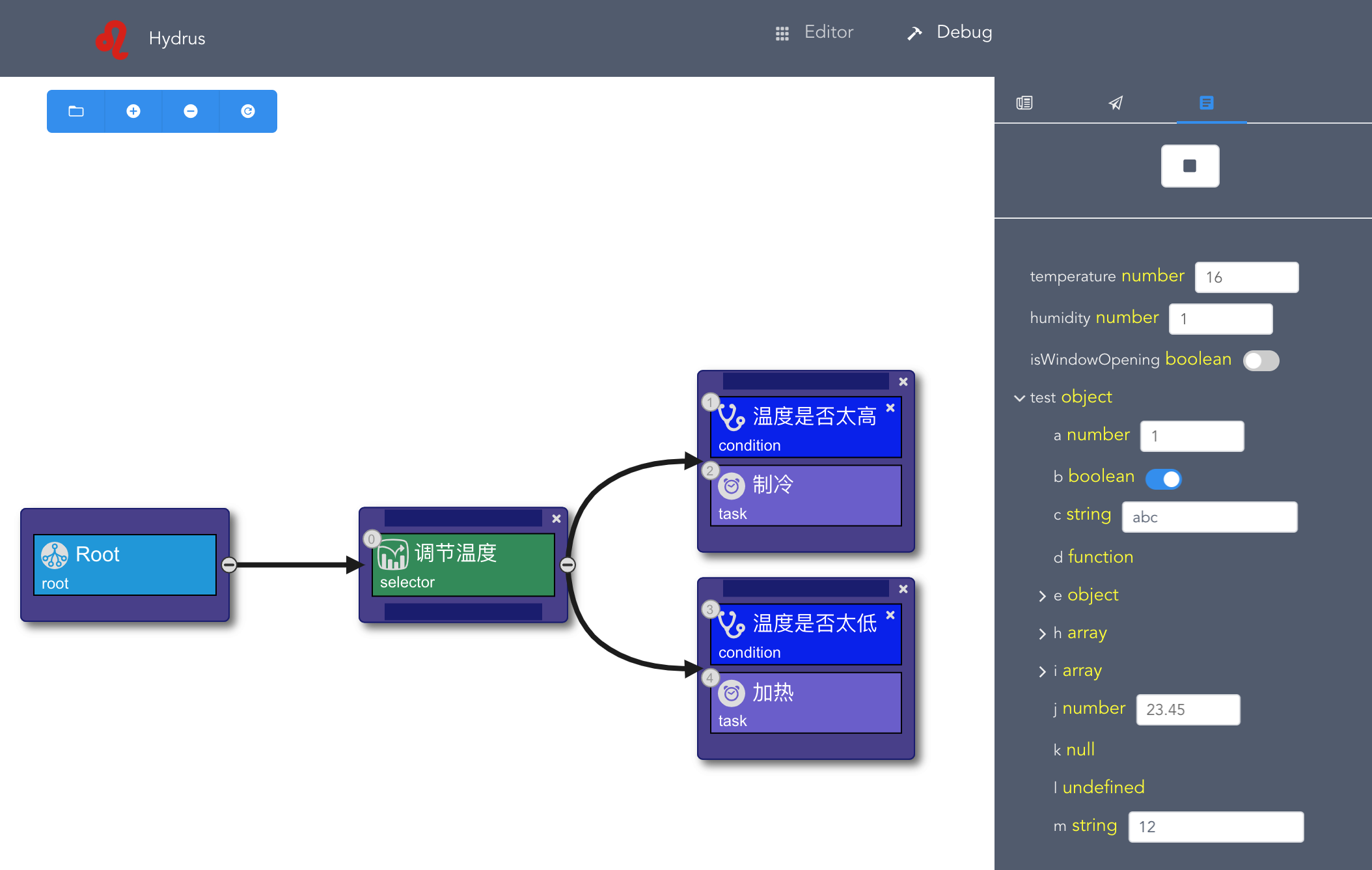

Balckboard
显示当前运行状态下的Blackboard变量值，可编辑修改变量值
